СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
трёхфазные, активной энергии
Меркурий 231 АT
Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении по 4-м тарифам в четырёхпроводной сети переменного тока и работают как автономно, так и в составе АИИС "Меркурий-Энергоучёт" и других.
Базовые функции : Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
- количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: всего от сброса показаний за текущие сутки за предыдущие сутки за текущий месяц за каждый из 11 предыдущих месяцев за текущий год за предыдущий год
Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток. Каждый день недели и месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети: мгновенных значений активной мощности по каждой фазе и по сумме фаз; действующих значений фазных токов, напряжений, углов между фазными напряжениями частоты сети коэффициентов мощности по каждой фазе и по сумме фаз
Контроль максимальной мощности нагрузки.

При необходимости в счётчике можно задать лимит максимальной мощности нагрузки и перевести счётчик в режим управления по лимитам. В случае превышения установленного лимита счётчик сделает соответствующую запись в журнале событий с отметкой даты и времени когда произошло это превышение. Журнал доступен к прочтения по любому из из цифровых интерфейсов счётчика кроме PLC.

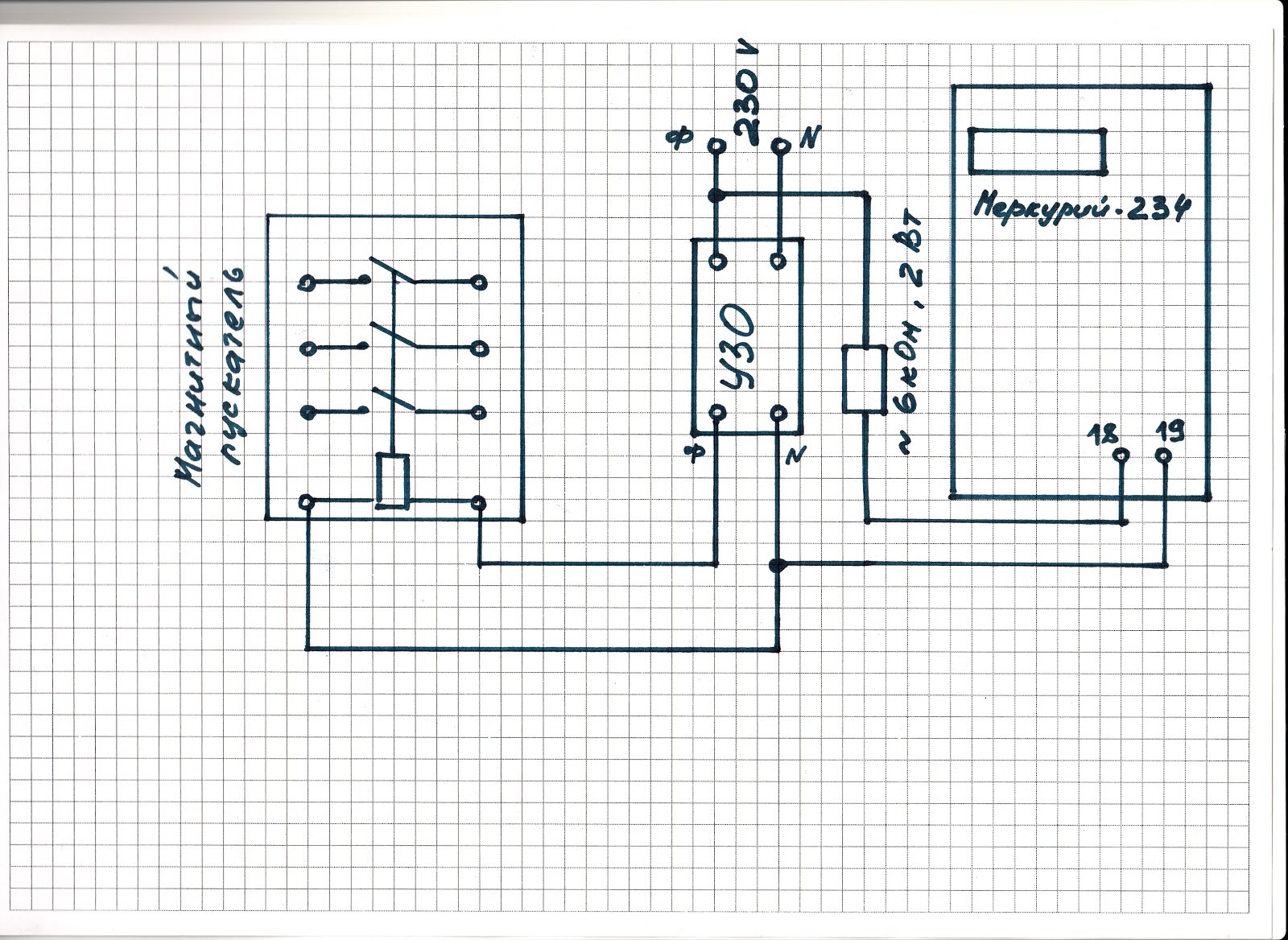

Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации. Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются: время включения выключения счётчика время пропадания / появления фаз 1,2,3 время вскрытия / закрытия прибора время коррекции тарифного расписания время превышения установленных лимитов энергии и мощности… Технические особенности класс точности 1,0; интерфейсы: IrDA; Измерение мощности, токов, напряжений, частоты, cos; многофункциональный гальванически развязанный импульсный выход; cчётчики функционируют в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика; cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей; автоматическая самодиагностика с индикацией ошибок; управление нагрузкой через внешние цепи коммутации (УЗО); электронная пломба; крепление на DIN-рейку; Документация

Счётчики отображают на ЖК-индикаторе:

значение потреблённой активной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВтч; фазное напряжение и ток в каждой фазе; измеренное значение активной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам; коэффициент мощности по каждой фазе и суммарный по трем фазам; углы между фазными напряжениями; частоту сети; текущее время и дату;
Основные технические характеристики
наименование параметров Величины Класс точности при измерении
  - активной энергии
1,0 Номинальное напряжение, В 3230/400

Номинальный(макс) ток, А
  - непосредственного включения


5(60) Максимальный ток в течении 0,5 с, А
  - при IНОМ=5А
150 Стартовый ток (чувствительность), А
  - для IНОМ(МАКС)=5(60)А
0,020 Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более 0,5 / 7,5 Полная мощность, потребляемая каждой цепью тока не более, ВА 0,1 Количество тарифов 4 Количество тарифных сезонов (месяцев) 12 Скорость обмена, бит/секунду
через инфракракрасный порт
9600 Точность хода часов:

при t=20±5°С, сек/сут.
при t=-40...+55°С, сек/сут.

±0,5
±5,0

Передаточное число основного/поверочного выхода , имп/кВт,имп/кВар:

в режиме телеметрии
в режиме повеки

1000
32000

Сохранность данных при перерывах питания, лет
   - постоянной информации
   - оперативной информации
40
10 Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов Диапазон температур, °С от -40 до +55 Межповерочный интервал, лет 10 Масса,кг не более 0,8 Габариты (длина, ширина, высота), мм 14215765 Гарантия производителя, лет 3

Варианты исполнений:


Условное обозначение счетчика Номин.
напряжение,
В Номин.
( максим.)
ток, А Класс
точности интерфейс
связи
Дополнительно Счетчик "Меркурий 231AT-01 I" 231АТ-01 I 3230/400 5(60) 1,0 IrDA журнал событий
В обозначении счётчиков:


МЕРКУРИЙ 231 AT-0X I


МЕРКУРИЙ – торговая марка счётчика
231 - серия счётчика
A - измерение активной энергии
T - наличие внутреннего тарификатора
I - инфракрасный порт

0X – модификации, подразделяемые по току, напряжению и классу точности.

0X

Номин. напряжение, В

Номин(базовый) ток, А

Максимальный ток, А

Класс точности при измерении

активной энергии реактивной энергии

01

3230(400)

5

60

1,0

-

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.


Габаритный чертёж:
