Aux в штатную манитолу 53816 toyota corolla 140/150 | Автор темы: Aubrey

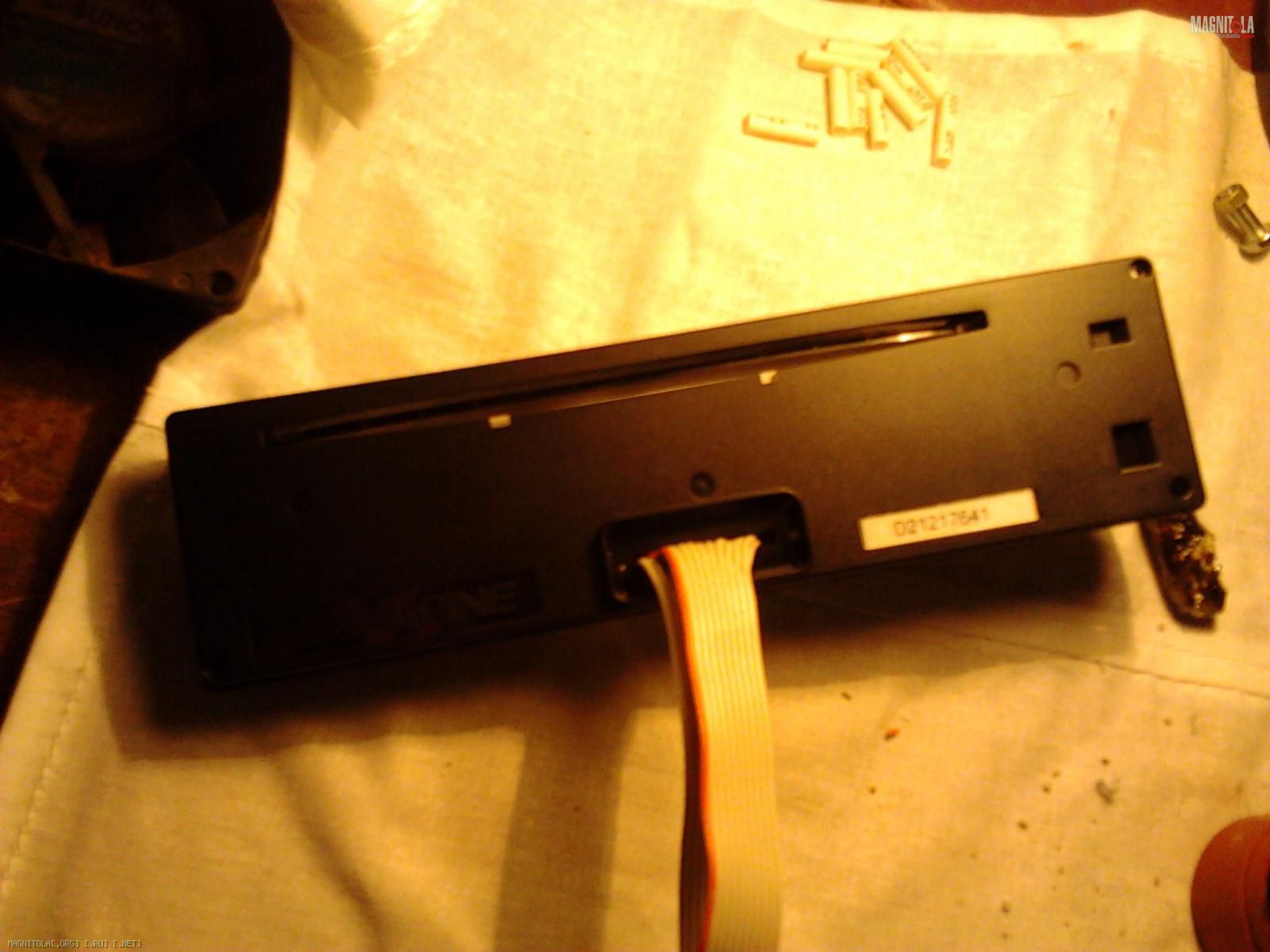

Подскажите пожалуйста, перерыл уже весь интернет, как впаять aux в магнитолу штатную 53816.

Сд ченджер не поедлагать :)

Kirill (Chrissa) вот примерная схема

Alexey (Neela) Кирилл, Походу нужны 15, 16, 17, 19 контакты на левом клемнике. Скорее всего ari - analog right input (правый канал), ali-analog left input(левый канал), ASGN - analog signal ground (заземление для аналогового сигнала). AUXI - наверное включение режима AUX. Можно попробовать на ali ari повесить каналы, на asgn повесить минус, для включения режима замкнуть asgn на auxi(лучше через резистор 1-10кОм).Если будешь пробовать отпишись

Kirill (Chrissa) Алексей, хорошо, спасибо отптшусь

Petr (Aidah) Кирилл, пробовали подключить? Сам вот думаю как сделсть вход aux

Kirill (Chrissa) Вадим, решил проблему купив провод с фишкой под aux

Petr (Aidah) Кирилл, А как переаел магнитолу в режим aux?

Alexey (Neela) Кирилл, Что за провод? Дай ссылку пож-та.

Vadim (Elma) Кирилл, подскажите какой провод использовали для подключения.

Vadim (Elma) Кирилл, какой провод использовали.

Kirill (Chrissa) Вадим, https://www.drive2.ru/l/843852/

Kirill (Chrissa) Вадим, http://ru.aliexpress.com/w/wholesale-toyota-corolla-a..

Vadim (Elma) Кирилл, а какого года Ваша королла, просто у меня 2009года, а этот переходник вроде как не ко всем подходит

Vadim (Elma) Кирилл, а на магнитоле есть кнопка aux рядом с disc?

Vadim (Elma) Кирилл, Кирилл, а на магнитоле есть кнопка aux рядом с disc?

Zhenya (Coline) На странице по ссылке написано, что провод работает скорее всего если есть кнопка диск/аукс, так ли это?

Maxim (Rhain) У меня нет кнопки aux, подключил как по ссылке выше, ни чего не работает

Как сделать aux на штатной магнитоле Toyota corolla Подключение usb адаптера yatour в штатную магнитолу Тойота.

AUX для Toyota E12 без лишнего .вна . — бортжурнал Toyota ...

Рассказ владельца Toyota Corolla (120) — автозвук. ... толковым изложением инфи по доработке штатной магнитолы для подключения к ней телефона ...

AUX на штатную магнитолу + возможность слушать музыку с ...

Рассказ владельца Toyota Auris (1st generation) — автозвук. Нарыл в инете статейку о том как сделать AUX на штатной магнитоле, так же лежал без ...

Body Kit Toyota Caldina | Автор темы: Тюнинг-Авто38


установка "мультируля" toyota caldina
Вот наконец и я стал счастливым обладателям Мультируля. В моей комплектации данной опции не было изначально. Для реализации идеи по самостоятельной установке и подключению кнопок на руле к штатной магнитоле мне понадобилось:
- сами кнопки
- шлейф лента air bag (с количеством контактов в разъеме № 2 не менее 5)
- пара дополнительных шлейфов (на фото они оба лежат на светлом фоне - черный и белый )
ps: черный вставляется дополнительно в шлейф ленту (помимо провода который и так уже там стоял! ) всехо их получится 2 с одной стороны как на фото
Ленту можно купить от (Ипсума 21 кузов, COROLLA COROLLA RUNX/ALLEX COROLLA/FIELDER ESTIMA T/L ISIS MR2 MR-S NOAH, VOXY RAUM RAV4 YARIS на разъеме № 2 – 12 контактов)
кто не хочет озадачиваться поисками на разборках шлейф ленты вот номер (84306-52050) - от ипсума, но цена сами понимаете тогда будет совершенно ДРУГАЯ - ДОРОГО!

и так переходим к работе:

Отключил «-» клемму аккумулятора.
Снял подушку air bag, открутил руль.
Заменил ленту (главное точно выставить середину на ленте, для этого нужно провернуть ее пока в смотровом окне не появится желтый маячок или просто 2, 5 оборота от начала). Колеса автомобиля должны стоять прямо. Лента подошла как родная.

Установил кнопки на руль и подключил к разъему № 2 на ленте (разъем на ленте и штекер от кнопок один в один, просто вставил и всё)
Установил руль и подушку air bag на место. На этом первая часть работ выполнена.

Далее необходимо соединить разъем выходящий от ленты с разъемом на магнитоле.
как я уже упоминал понадобится два шлейфа один который черный вы вставили в шлейф ленту - ну, а второй как раз в магнитолу - вставляется без каких либо проблем один в один!

Так как данная проводка в моем случае не заложена заводом-изготовителем пришлось делать ее самому. Для этого приобрел на разборке нужные штекеры: 20-pin для магнитолы и 12-pin для ленты.

Для полноценной работы кнопок на руле и их подсветки необходимо всего 6-7 проводов (но это только в моем случае т.к. у меня еще вскоре подключится на руль цифровые камеры передние с функцией движение по полосе, и поэтому мне помогали понимающие люди ) следующей схеме она во вложении.

Дополнительно был установлен USB ЭМУЛЯТОР ЧЕНДЖЕРА YATOUR YT-M06 ДЛЯ ПОДКЛЮЧЕНИЯ К ШТАТНОЙ МАГНИТОЛЕ TOYOTA. Устройство позволяет воспроизводить MP3 и WMA файлы на FLASH дисках и SD картах. Также возможно подключение через AUX. Воспроизводит WMA, МР3 файлы (Поддержка до 8 Гбайт). Аудио сигнал напрямую попадает в магнитолу через разъем. Управление осуществляется со штатной магнитолы, а так же с кнопок на руле. в моем случае магнитолла поддерживает 6 дисков (ченджер) т.е. 6 папок по 99 песен в папке максимум - это требование устройства папки должны называться CD01, CD02, CD03 и т.д.
Отображение на штатном дисплее номера трека и время его воспроизведения. Качество воспроизведения заметно лучше штатного СD, качественный MP3 процессор последнего поколения до 320Кбит/с

Провел я его в бордачек. Провода прокинул под панелью. Подключается к магнитоле через штатный разъем CN 702 без проблем. если у вас уже установлен CD ченджер "внешний" т.е. он находится не в самой магнитолле а например в багажнике, под сидением или же в бордачке - то можно приобрести разветвитель этого разъема CN 702 в следствии чего у вас все останется функционировать! переключаться в этом случае вы сможете нажимая на кнопка CD!

ЗЫ: инфу нашел всю в инете дополнил как смог!

в поисках руля и всего всего что вам может потребоваться
http://www.qx9.ru.
http://www.farpost.ru

ARTASH (Amatziah) Здравствуйте, скажите пожалуйста откуда можно  купить мулти руль для тойота калдини?
