смесительный узел Популярная система отопления, которая получила название «теплый пол», уже вышла из группы «Экзотические системы обогрева» и перестала быть новинкой. Многие владельцы оборудуют дома теплыми полами. Чаще всего теплые полы монтируются в отдельных помещениях в первую очередь в гостиных и ванных комнатах. Если теплые полы не являются основной системой обогрева жилища, значит, в частном доме одновременно с теплыми полами применяются другие способы отопления, например традиционные радиаторы.

смеситель для теплого полаВ таких случаях возникает проблема совмещения двух типов систем, т. к. теплые полы – низкотемпературные системы обогрева, а радиаторные контуры относятся к высокотемпературным системам отопления. Для согласованной работы этих систем необходимо специальное устройство — смеситель для теплого пола применяемый исключительно для водяных контуров отопления.

Содержание

Смесительный узел: назначение и состав

водяной пол от смесительного узлаУстройство, которое иногда называется коллектором теплого пола, имеет точное техническое определение — смесительный узел теплого пола, в котором гребенка является только одной из функциональных частей оборудования. Ведь в его состав входят и другие комплектующие, задача которых – оптимизация работы системы обогрева пола.

Стандартный узел смешения для теплого пола включает в свой состав следующие функциональные элементы:

коллектор (распределительная гребенка); составные части смесительного узлагидрострелка (смеситель для теплого пола); трехходовой кран; циркуляционный насос; термореле (только для автоматизированного смесительного узла); запорная арматура (смесительный клапан для теплого пола); приборы для удаления воздуха из системы (автоматические или ручные). Коллектор в составе смесительного узла

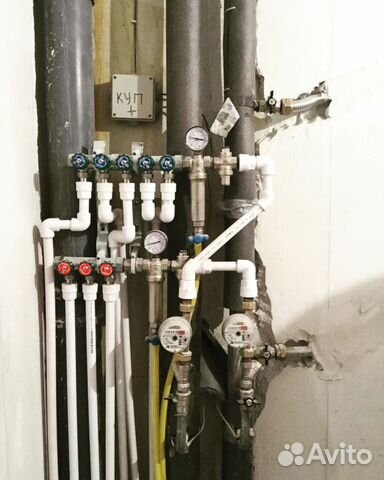

коллекторРаспределительная гребенка — это основной элемент узла, но следует понимать, что их в реальном узле две – распределительная гребенка для подачи теплоносителя в трубопроводы отопления теплого пола и собирающая охлажденную воду из обратки. Они ничем не отличаются и представляют собой разветвитель с необходимым числом резьбовых ответвлений для подключения трубопроводов системы теплых полов. Без коллектора понятие: смесительная группа для теплого пола, теряет свой смысл.

Гидрострелка и ее назначение

гидрострелка для смесительного узлаВ систему теплых полов подается теплоноситель с температурой, не превышающей 55 градусов, правда специалисты рекомендуют поддерживать температуру 45 градусов с величиной перепада температур на подающей и собирающей гребенке в 5 – 10 градусов. Такая система отопления называется «низкотемпературной» и для согласования с «высокотемпературной» радиаторной системой необходим смеситель – гидрострелка. Она устанавливается на входе смесительного узла и снижает температуру подаваемого теплоносителя до приемлемых значений.

Двухходовый кран для смесителей

двухходовый кранПитающий кран (двухходовой) оснащается термоголовкой с датчиком, который непрерывно контролирует температуру теплоносителя в подающем коллекторе смесителя. При увеличении значения температуры выше установленного уровня кран отсекает подачу горячей воды от котла отопления. Схема узла с двухходовым клапаном применяется при обогреве площадей до 200 кв. метров из-за небольшой пропускной способности крана и медленной регулировки перепадов температуры.

Трехходовой кран узла смешения

трехходовой кран в смесительном узлеВ отличие от двухходового крана трехходовой кран удачно совмещает две функции – функцию пропускного крана и функцию балансировочного байпаса. Для работы в составе автоматизированных систем клапаны снабжаются электрическими сервоприводами, которые управляются сигналами сметеоконтроллеров и термостатов. Трехходовые краны могут применяться в сложных многоконтурных системах обогрева значительных площадей.

место установкиС помощью трехходового крана регулируется режим работы гидрострелки. Он монтируется в нижней части трубы соединяющей подающий и обратный трубопровод. Изменяя поток теплоносителя через гидрострелку, трехходовой смесительный клапан для теплого пола регулирует температуру теплоносителя на подающем коллекторе контуров теплых полов.

В процессе эксплуатации специалисты выяснили некоторые недостатки трехходовых универсальных клапанов:

собранный смесительный узел пропускная способность трехходовых клапанов велика и температура в контуре может резко увеличиться даже при незначительной разбалансировке клапана; по управляющему сигналу термодатчика клапан может открыться полностью, что приведет к появлению в контуре теплого пола перегретого теплоносителя со всеми вытекающими из этого неприятными последствиями для пластикового контура теплого пола. Насос для узла подмеса

насос для узла подмесаДля эффективного прогрева полов помещения необходимо обеспечить активное перемещение теплоносителя, поэтому узел подмеса теплого пола обязательно комплектуется циркуляционным насосом, который монтируется на обратке, между собирающей гребенкой и гидрострелкой.

Термореле для коллектора теплых полов

место установки терморелеЕсли предполагается монтаж автоматизированного смесителя, то для его функционирования необходимо установить термостатический смесительный клапан для теплого пола между гидрострелкой и распределительным коллектором. Кроме того систему обогрева полов снабжают внешними температурными датчиками, чтобы осуществить коррекцию внутренней температуры помещений в зависимости от климатических условий.

Комплект запорной арматуры

Стандартный смеситель для теплого водяного пола комплектуется двумя видами запорной арматуры – регулирующими и шаровыми кранами.

Регулирующие краны предназначены для регулировки системы, а шаровые краны изменяют режим работы узла смешения для поддержания определенной температуры.

коллектор теплого полаДля автоматизированных систем отопления устанавливают трехходовой термостатический смесительный клапан для теплого пола, который получает сигнал для коррекции температуры от блока управления. Они отсекают в нужный момент подачу горячего теплоносителя и закольцовывают контур теплых полов через гидрострелку. При уменьшении температуры теплоносителя происходит обратный процесс.

Схемы подключения трехходовых клапанов

коллектор водяного полаС помощью трехходовых кранов происходит переключение или смешение потоков жидкости различной температуры. Таким образом, схема подключения трехходового смесительного клапана теплого пола может выполняться в двух вариантах: схема подключения для переключения потоков жидкости и схема подключения клапана для смешивания потоков жидкости.

Трехходовой клапан – неприхотливое и автономное устройство, которое требует предварительной настройки с последующей проверкой результатов.

Важное отличие трехходового крана от двухходового заключается в невозможности перекрытия потока теплоносителя. Его можно только перенаправить. Такое свойство изделия позволяет контролировать расход и напор жидкости.

Основные достоинства трехходовых клапанов следующие:

сборка смесительного узлапростой монтаж в смесительном узле; долговечность, клапан изготовляется из стойких к коррозии металлов; эффективность работы клапана в узлах подмеса теплых полов; практичность; простота регулировки системы. Система удаления воздуха из смесительного узла

узел подмесаВ заводских коллекторах для теплых полов обычно монтируются автоматические клапаны удаления воздуха. Если же имеется возможность изготовить узел подмеса для теплого пола своими руками, то их можно с успехом заменить обычными кранами Маевского или стандартными шаровыми кранами.

Разновидности схем смесительных узлов

вариант смесительного узлаРеальная схема смесительного узла теплого пола может монтироваться в двух вариантах – на двухходовых или 3 ходовых кранах. Разница между ними заключается в том, что при использовании двухходового крана необходимо установить дополнительный элемент — термосмесительный клапан для теплого пола, который несколько усложняет узел, но при раздельном регулировании температуры полов отдельных помещений без него не обойтись. Термосмесительный клапан подключается к каждому подающему патрубку коллектора и управляется сигналами с термостатов конкретных помещений.

Насосно-смесительный узел VALTEC

насосно-смесительный узел valtecНадежность и эффективность работы, а также цена смесительного узла для теплого пола зависит от применяемых комплектующих изделий и качества сборки. Популярностью пользуется смесительный узел для теплого пола Valtec, итальянского производства. Это универсальная конструкция с максимальной температурой на выходе в 60 градусов. Допустимое давление в системе отопления с установленным смесителем от компании Valtec не должно превышать 10 бар.

Основные потребительские параметры смесительного узла Валтек:

установленный смесительный узел valtecдиаметр коллекторов (гребенок) – 25,4 мм (1 дюйм); число подключаемых контуров теплого пола – 12; сечение подключаемых труб ¾ дюйма с внешней резьбой; максимальная температура теплоносителя на входе — 90 градусов при давлении 10 бар; сборка смесительного узла валтекдлина насоса (от входного до выходного патрубка, насос не входит в комплект) – 18 сантиметров; диапазон регулировки температуры от 20 до 60 градусов; производительность – 2,75 м3/час.

монтаж насосно-смесительного узлаКроме того смесительный узел Валтек для теплого пола оборудован ручными клапанами для регулировки температуры жидкости подаваемой в коллектор, автоматическими системами удаления воздуха, расходомерами и дренажем. Размеры смесительного узла от компании
Валтек используемого совместно с коллекторными устройствами с межосевым расстоянием в 200 мм, небольшие, и проблемы поиска места для установки узла обычно не возникает. Для монтажа популярной системы отопления купить смесительный узел для теплого пола нетрудно, его можно приобрести или в специализированном магазине сантехники или заказать с доставкой в интернет-магазине.

виды электрического полаДля набирающих популярность систем обогрева, которые известны под названием «теплые полы», в качестве генераторов тепла могут использоваться электрические нагреватели (кабельные и пленочные) и традиционные водяные системы отопления. Если для подачи теплоносителя используется водяное отопление, то необходимо совместить две системы обогрева – высокотемпературную ее часть и контура теплых полов, которые способны работать только при температурах до 50 градусов. В этом случае использование смесительного узла для снижения температуры обязательно.

водяной теплый пол Можно просто купить смесительный узел для водяного теплого пола, но его нетрудно собрать своими руками из комплектующих изделий, имеющихся в свободной продаже. Но перед покупкой следует нарисовать эскиз со схемой смесительного узла и уточнить необходимую комплектацию.
